這里描述的儀表采用了霍尼韋爾感應IC，基于薄膜聚合物電容技術。這是非常方便的，因為它提供了這幾乎是線性相關的周圍的空氣的相對濕度條件性和相當良好校準的輸出信號。該傳感器是有一個小的溫度系數，并且一個顯著非線性在非常低的濕度水平。這些都被忽略了在目前的簡單的設計，但即使這樣的結果不夠準確。
我住的氣候非常潮濕。所以我買了除濕機，這基本上是一個小機器，吸多余的水從空氣中，它的存款坦克或排水管。但這種渴望的小機器喜歡加班，離開空氣太干燥！所以，我建我的濕度計用于雙重目的：它既是一種手持式電池供電濕度計，以及控制器，用于除濕器！當控制除濕機，它從它的權力，所以不使用電池。
T（℃）水（克/立方米）
-----------------------
-20 0.9
-10 2.1
0 4.9
10 9.4
20 17.3
30 30.4
當水在空氣中的量超過了規定量對于給定的溫度下，空氣不能容納水，并且小滴的形式，這落到地上。這就是所謂的雨！當空氣被保持的水只是最大可能的量，它表示飽和。這是相同的話說，相對濕度為100％。所以，相對濕度的百分比表示多少水存在于空氣中，有多少有可能是它開始凝結之前相比！
的飽和點可以通過兩種方式來達到：一種是通過增加濕度的空氣（如用沸騰的水壺，爐子燃燒含氫化合物的燃料，或呼吸人）。另一種是通過利用空氣的體積的水在它的固定值，并冷卻下來。在這兩種情況下，最終的水滴就會形成。
如果有一個在它比空氣本身，如暴露在寒冷的室外天氣窗口冷卻器的空氣的任何對象，然后將形成凝露的對象，即使在空氣中達到飽和。在其中一個對象將變得潮濕的溫度稱為露點，并嚴格依賴于絕對濕度的空氣中，而這又是水只是在空氣中的量，而不管溫度的。
感到困惑嗎？讓我給你舉個例子，與真正的數字：假設你的家被加熱到20℃，且空氣中恰好含有10克水每立方米?？紤]到空氣中，在20℃下最多可容納17.3克/立方米，相對濕度為58％。這58％是我的儀表將顯示。順便說一句，這是一個相當舒適的環境有。
露點現在是接近11℃，因為這是在哪個為10g /立方米將飽和空氣的溫度。這意味著，如果任何事情 在你的家（如Windows，冷水管，冰箱門），得到冷或高于11°C更冷，這將成為凝結！濕
如果你的家是非常良好的絕緣，那韓元'噸發生。但是，如果你只是一味生活在那里，不通風？只要您添加的水氣每立方米額外7.3克，一切都 將開始弄濕！你實際上可能看到你的客廳中間形成霧！不是很好...
所以，很明顯，有必要保持良好的濕度在您的家中，除了良好的溫度。而這也正是這款手持溫濕度計進來，這樣既可以監控濕度，并控制除濕器，如果必要的。哦，是的，如果你生活在一個非常干燥的氣候，你可以控制的逆樣的機器，一個加濕器，通過反轉控制功能！
但是有多少濕度為好？唉，人感到最舒服的大約50至70％濕度。低于大約50％的嘴唇，贊成和皮膚變干，然后火花靜電開始發生。70％以上的你，只要你坐下一會兒覺得粘熱，只要你開始移動，和濕冷冷。
對象，而不是像低濕度：在70％，有些真菌可以在許多表面已經生長在家里，只是灰塵和空氣中的濕度喂！80％以上，木耳是非?；钴S（臭！）。所以，最好是保持低于或許60％，其中真菌大多是無效的。但太少也不好：以下約40％的紙張變脆，木材可以破解（問任何鋼琴造車！），并從靜電火花可以殺死的電子設備。所以，我認為，最佳的相對濕度保持在一個人的家是大約50至60％。

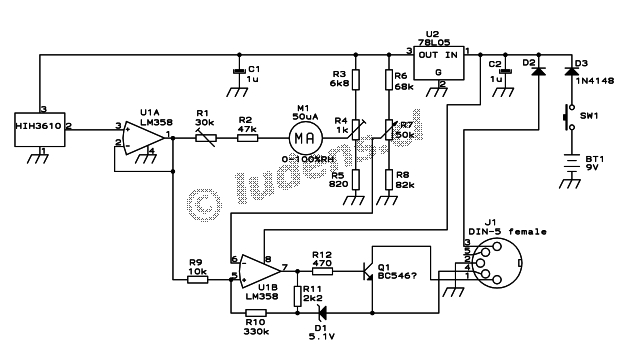

有一個小的5V穩壓器，其中的權力電壓敏感電路。請注意，有不同的引腳編號約定為78L05！因此，檢查數據表，如果你看到我的針數和什么樣的數據表顯示，識別引腳通過輸入，輸出和地面，而不是數字之間的分歧...

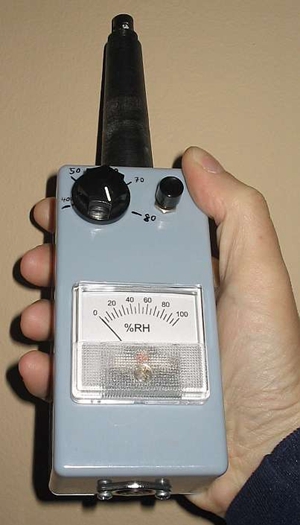

該穩壓5V喂HIH3610濕度傳感器。芯片的輸出，不具有很大的電流源能力，是由一個低功率運算放大器緩沖。從這里，一個經典的檢流計的驅動，有一個調整零點和另一個的增益。如果你不能得到一個50微安表像我一樣，你可以使用一個不同的，為需要得到其完整的偏轉在100％濕度調節R2 R1的值，也許。我畫了一個新的儀表刻度在電腦上，印制并在儀表安裝了它，所以它看起來相當不錯，是實用。
緩沖電壓表示濕度也被施加到U1的第二部分，它可以作為本濕度相對于一個參考值從一個電位器來施密特觸發器。與所示的值，設定點可從約40％調整到80％RH。根據這一比較，這款運算放大器控制晶體管的輪流控制除濕機里面安裝了一個功率繼電器。R10設置接通和關斷之間的滯后。所示的330K值給出約5％RH遲滯，如果你在一個小房間使用功能強大的除濕機這是精確的控制不錯，但有點緊。在這種情況下，更好的電阻降低到220K，或150K，這將給予較大比例的滯后。
連接到J1的除濕機應放在引腳2和4到地面。它應該提供約12V的電源引腳3，并且應該有一個12V的繼電器連接12V和1腳之間的線圈。應該有一個續流二極管與繼電器線圈（陰極到+12 V）平行。
如果你不想控制任何外接設備，當然你也可以消除R6至12時，D1至D3，Q1，和J1。如果你使用一個非常敏感的米（超過30μA小于滿量程），你甚至可以消除U1，并直接從傳感器喂米。調整R 2在這種情況下。儀表變得真正簡單的在這種情況下！

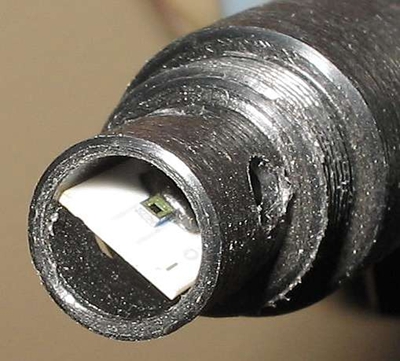

當然，你并不需要以這種方式！我之所以這樣做是因為我愛我的車床上玩！（但下一次我會削刀具，以獲得更平滑的表面?。?，保持傳感器相當暗，與周圍空氣接觸良好，并遠離熱源的任何安裝，會做。
我沒有做的印刷電路板。該電路非常簡單，這是不值得的努力！相反，我裝配了一塊原型板。
我得到了一個大包硅膠（約半公斤，大概純矯枉過正！），裝在面料，曬干它在我的電烤箱好幾個小時在略高于100°C。然后我把硅膠在封閉的塑料袋，讓它冷卻，然后戳傳感器入袋，密封袋對傳感器用橡皮筋安裝。我讓它坐了半個多小時。這種方法產生一個濕度非常接近于零。我定的是零電位器（R4），使儀表顯示略高于零一點點。
然后，我花了一些蒸餾水，放置在一個干凈的盤子，把硅膠的袋子，放在菜水，并重新密封袋，與傳感器比較接近水面之上。我讓那站了好幾個小時，讓所有的溫度會平衡，系統就會達到平衡。然后，我設置增益調整電位器（R1），使電表準確顯示100％。
您可以通過用飽和鹽溶液代替蒸餾水檢查線性度。每一種鹽給出了非常具體的濕度。但是，你需要純凈的鹽！不幸的是食鹽自帶股價與添加劑，使它不適用于校準。但是，如果你能得到純凈的氯化鈉，應該給近75％RH的東西。氯化鋰給出了接近30％，如果我的記憶是不是在跟我開玩笑，但如果你想要做的這些線性檢查檢查在其他一些網站上的精確值！
