一、系統組成：

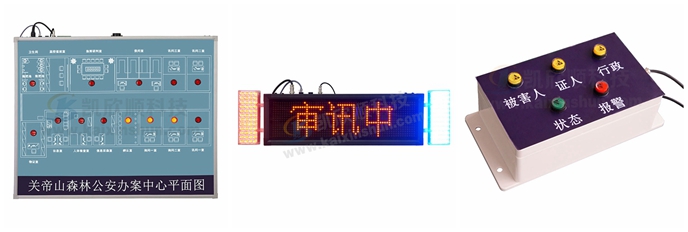

審訊區域平面布局顯示屏 審訊狀態顯示屏 按鈕盒
1、審訊區域平面布局顯示屏。審訊區域平面布局顯示屏放置于值班室，匯總整個審訊區域的工作情況。
2、審訊狀態顯示屏安裝于各審訊室門口，平時顯示“空閑中”，使用是顯示“審訊中”，報警時閃爍報警。
3、按鈕盒安裝于各審訊室審訊辦公桌上，便于發生突發狀況時辦案人員緊急操作。
二、材質簡述：
1、外框材質：鋁合金邊框（審訊區域平面布局顯示屏/銀白色、審訊狀態顯示屏/黑色）
2、面板材質：有機玻璃面板（字體噴繪寫真）
3、顯示材質：直徑30MM指示燈（紅）、5.0單元板（單紅）
4、副件材質：按鈕盒
三、產品參數：
1、電源供電：AC220V/50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度＜85%
3、產品功耗：整屏＜50W
4、產品壽命：平均使用壽命≥10W 小時，MTBF≥20000 小時
四、安裝方式：
1、采用吊頂或者掛墻方式安裝。
2、出線方式在屏體左上角，電源插頭為三角國標。
五、功能說明：
1、主屏：采集所有副屏傳遞上來的信息
2、副屏：顯示審訊室是否使用中，或者審訊室報警需支援。
3、按鈕盒：按鈕盒（狀態、換氣、預留1、報警）為有鎖按鍵，預留0.5 米尾巴線控制審訊屏（副）；（預留2）為無鎖按鍵，預留0.5 米尾巴線；（所有按鈕需帶燈）
4、所有審訊屏（副屏）通過485 通訊線相連，當審訊屏（副屏）顯示“審訊中”時，主屏上相對應的審訊室的指示燈亮起；另有8 個房間不裝審訊屏，只安裝按鈕控制，按下相應房間的按鈕主屏上相應的指示燈亮起并嗡鳴器報警（此8 個按鈕帶鎖，不帶燈，重新按下復位解除報警）
5、“狀態按鍵”：狀態按鍵為有鎖按鍵，當按下“狀態按鍵”時，“狀態按鍵”自鎖，按鍵指示燈亮，此時副屏顯示為“審訊中”，再按下此按鍵恢復正常（即按鈕解除自鎖），副屏顯示為“空閑中”。（注：副屏平時在通電狀態下顯示為“空閑中”）
6、“報警按鍵”：報警按鍵為有鎖按鍵，當按下“報警按鍵”時，“報警按鍵”自鎖，副屏兩側警燈和主屏上相對應的審訊室的指示燈閃爍顯示，并且主屏上蜂鳴器間隙嗡鳴（嘟、嘟、嘟），如連接的是外置警號，則警號響起，再按下此按鍵恢復正常。
