松下電器采用電子看板
發布時間 : 2015/12/23 瀏覽次數 : 4800

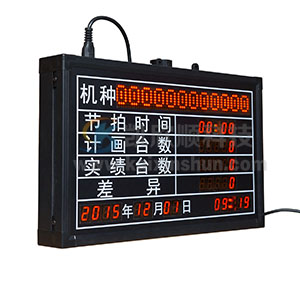

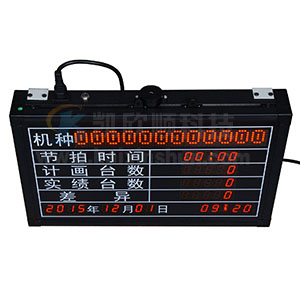

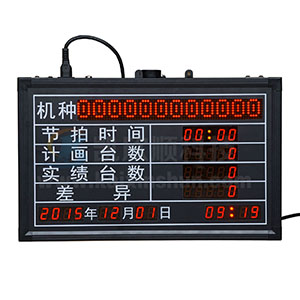

一、材質簡述：
1、產品尺寸：485*300*70MM
2、外框材質：鋁合金邊框
3、面板材質：有機玻璃面板
4、顯示材質：“時間”、“計畫臺數”、“實績臺數”、“差異”采用0.8寸數碼管，“機種名”采用3.75 點陣

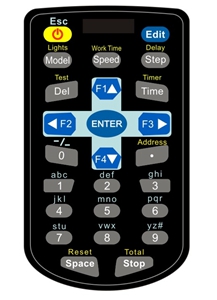

5、副件材質：光電開關、紅外遙控器
二、編輯數據（計劃臺數、實績臺數）
① 按【Edit】進入，此時目標欄閃爍；
② 按【F1】/【F4】,上下切換閃爍菜單；
③ 閃爍菜單處，通過數字鍵輸入數據；
④ 按【ENTER】，保存數據并退出；
⑤ 按【ESC】，取消本次操作并退出；
二、設置時間
① 按【Time】,進入設置，光標在日期欄閃爍；
② 按【F2】光標向左移動；
③ 按【F3】光標向右移動；
④ 閃爍菜單處，數字鍵輸入數據；
⑤ 按【ENTER】，保存數據并退出；
⑥ 按【ESC】，取消本次操作并退出；
注：輸入無效時間將自動恢復當前有效時間；
此設置下依次輸入的是20XX年XX月XX日XX時XX分
三、設置計畫臺數的節拍時間實績臺數計數步進長度、閉合時間、間隔時間
① 按【Step】,此時計劃產量欄閃爍；
② 按【F1】/【F4】上下移動菜單；
③ 閃爍菜單處，通過數字鍵輸入數據；
④ 按【ENTER】，保存數據并退出；
⑤ 按【ESC】，取消本次操作并退出；
節拍時間顯示在節拍時間欄:
例:步進長度顯示在計畫臺數欄：
節拍時間:生產一個產品所需的理論時間,節拍時間單位：秒。
例：在此狀態下，輸入0001表示理論上生產一個產品需1秒，即每過1秒，目標產量自動加1；格式分秒節拍時間設為000.0，目標產量則固定不變。
輸入0001表示 步長=1，計數時，每計一次，數量加1；
輸入0005表示 步長=5，計數時，每計一次，數量加5。
閉合時間顯示在實績臺數欄：開關感應一個產品所需的時間
例：閉合時間設置成01.00，則開關閉合的時間須大于1S才視為有效。
間隔時間顯示在差異欄：二次計數之間的最小間隔時間
例：間隔時間設置成01.00，該時間為上次計數結束，1秒以內開關閉合視為無效（為確保計數正常，請按實際數值輸入，單位秒）。
四、設置節拍時間和節拍步長
① 按【Speed】,進入節拍時間，此時光標在節拍時間欄閃爍，節拍步長顯示在計畫臺數欄；
② 按【F1】/【F4】上下移動菜單；
③ 閃爍菜單處，通過數字鍵輸入數據；
④ 按【ENTER】，保存數據并退出；
⑤ 按【ESC】，取消本次操作并退出；
注：格式為：分秒，如設置節拍時間為10分鐘，設置節拍步長為3，即意思是10分鐘需完成3臺產量；10分鐘內實際產量沒有增加3臺，嗡鳴器啟動報警，嗡鳴3秒（滴滴滴），反之則不報警正常運行。
五、設置機種
① 按【Model】，進入設置，光標在點陣菜單處閃爍；
② 按【F3】,光標向右移動一個位置；
③ 按【F2】,光標向左移動一個位置；
④ 在光標閃爍處，可通過數字復用鍵，輸入數字或大寫字母，每個數字鍵還有其他三個字母或符號復用，可再次按此數字鍵可以相互切換，按
【Space】可以隱藏字符；如：按下數字鍵【1】點陣數字顯示“1”；再次按下此鍵切換 字母到【A】，點陣顯示大寫字母"A",依次逐個輸入；
⑤ 按【ENTER】，保存數據并退出；
⑥ 按【ESC】，取消本次操作并退出；
六、一鍵清零
① 編輯數據時按【Del】單獨清零。
七、軟關機
① 正常顯示下按【ESC】可以軟關機，再按恢復正常顯示。
詳細參數請點擊 》》 松下電子看板
